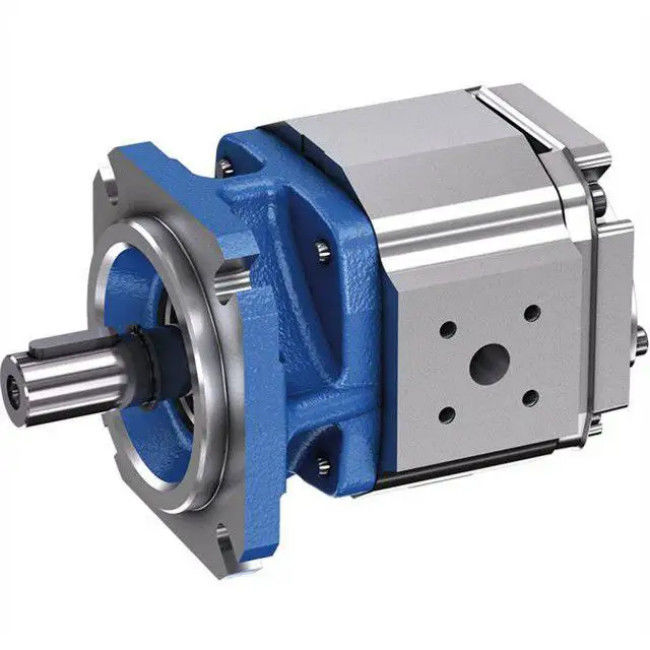

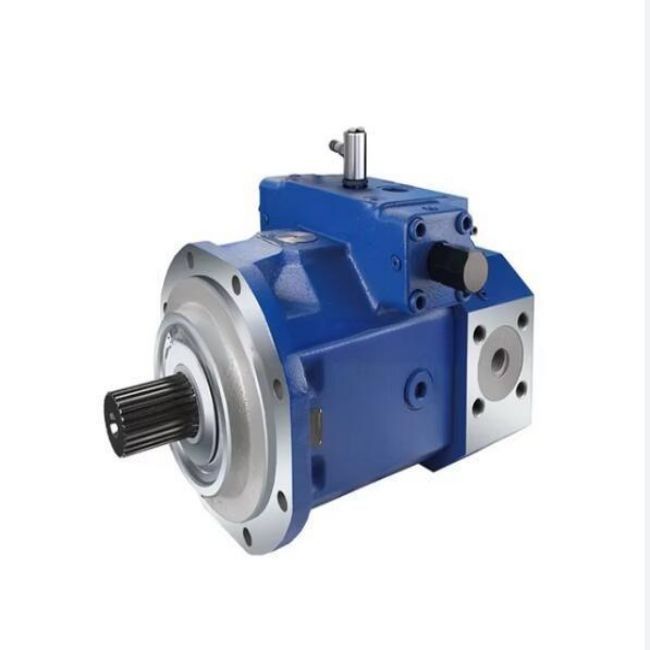

Rexroth Original Plunger Pump Kualitas A4FO-16 A4FO-28 Pompa piston aksial tetap
Deskripsi Produk
Pada pompa piston aksial yang tetap, biasanya digunakan lempeng swash atau mekanisme poros swash.dalam pompa aksial piston tetap tipe swash plateKetika poros penggerak berputar, piston bergerak maju mundur di sepanjang lubang silinder karena kemiringan pelat swash.Gerakan reciprocating piston ini menarik cairan melalui saluran masuk minyak dan kemudian memaksa cairan keluar melalui saluran keluar minyak, membentuk aliran minyak hidrolik yang terus menerus dan menghasilkan tekanan.Ini memainkan peran penting dalam sistem hidrolik dengan mengubah energi mekanik menjadi energi hidrolikPrinsip kerja pompa ini adalah gerakan aksial piston.dan gerakan ini digunakan untuk menggeser cairan dan menghasilkan tekanan hidrolik.
Keuntungan pompa piston
Kemampuan tekanan tinggi: Pompa piston aksial yang tidak bergerak mampu menghasilkan tekanan hidrolik yang sangat tinggi. Hal ini membuatnya cocok untuk aplikasi yang membutuhkan kekuatan tinggi,seperti mesin pencetak hidraulik berat atau sistem hidraulik untuk mesin konstruksiSebagai contoh, pada mesin percetakan hidraulik yang digunakan untuk membentuk logam, output tekanan tinggi dari pompa stasioner piston aksial memungkinkan mesin percetakan hidraulik untuk menerapkan kekuatan tinggi pada benda kerja logam.
Pergeseran variabel: Seperti yang disebutkan sebelumnya, pergeseran pompa dapat bervariasi dengan menyesuaikan sudut plat swash atau kemiringan poros.Kemampuan perpindahan variabel ini memungkinkan kontrol yang tepat dari aliran cairan hidrolik. Dalam aplikasi seperti mesin hidraulik kecepatan variabel atau sistem hidraulik servo-dikendalikan,kemampuan ini untuk menyesuaikan perpindahan sangat penting untuk kontrol yang tepat dari kecepatan dan kekuatan dari sistem.
Efisiensi tinggi: Pompa semacam itu biasanya memiliki efisiensi volumetrik dan mekanis yang tinggi.Efisiensi volumetrik yang tinggi berarti bahwa sebagian besar cairan yang ditarik oleh pompa sebenarnya dikirimkan ke sistem hidrolikEfisiensi mekanik yang tinggi berarti bahwa sebagian besar energi mekanik input diubah menjadi energi hidrolik yang berguna,mengurangi kerugian energi akibat gesekan dan faktor lain.
Parameter teknis:
| Ukuran |
NG |
|
22 |
28 |
71 |
125 |
180 |
250/H1) |
500/H1) |
| Perpindahan, geometris, per putaran |
Vg |
cm3 |
22 |
28 |
71 |
125 |
180 |
250 |
500 |
| Kecepatan rotasi maksimum2) |
Nom |
rpm |
3600 |
3000 |
2200 |
1800 |
1800 |
1500 / 1900 |
1320 |
| /1500 |
| Kecepatan rotasi maksimum3) |
nmax |
rpm |
4500 |
3750 |
2700 |
2200 |
2100 |
1800/2100 |
1600/1800 |
| Aliran |
di Vg dan n nom |
qv |
I/menit |
79 |
84 |
156 |
225 |
324 |
375 /475 |
660 /750 |
| Kekuatan |
pada Vg, nnom danAp = 400 bar |
P |
kW |
53 |
56 |
914) |
1314) |
1894) |
219/2774) |
385 /4384) |
| Torsi |
pada Vg dan Ap = 400 bar |
T |
Nm |
140 |
178 |
3964) |
6964) |
10034) |
13934) |
27854) |
| Kekuatan putar poros penggerak |
Ujung poros S |
C |
kNm/rad |
29,9 |
29,9 |
|
|
|
|
|
| Ujung poros P |
C |
kNm/rad |
_ |
- |
146 |
260 |
328 |
527 |
1145 |
| Ujung poros Z |
C |
kNm/rad |
|
|
146 |
263 |
332 |
543 |
1136 |
| Moment of inertia untuk rotary group |
|
JGR |
kgm2 |
0,0017 |
0,0017 |
0,0121 |
0,0300 |
0,055 |
0,0959 |
0,3325 |
| Akselerasi sudut maksimum |
|
a |
rad/s2 |
38000 |
38000 |
20000 |
13000 |
10000 |
8000 |
4800 |
| Volume kasus |
|
V |
1 |
0,3 |
0,3 |
2,0 |
3,0 |
4,0 |
7,0 |
11,0 |
| Berat (sekitar) |
|
m |
kg |
13,5 |
13,5 |
34 |
61 |
76 |
120 |
220 |
Mesin rekayasa: Dalam excavator, loader, crane dan peralatan lainnya,motor piston aksial tetap digunakan untuk menggerakkan gerakan perangkat berjalan dan perangkat kerja (seperti lengan dipper dan boom excavator)Tombak tinggi dan karakteristik kecepatan yang dapat disesuaikan dapat memenuhi persyaratan kerja mesin teknik dalam kondisi kerja yang berbeda.
Peralatan kapal: Dalam sistem kemudi dan sistem windlass jangkar kapal,motor piston aksial tetap dapat memberikan daya yang dapat diandalkan untuk memastikan operasi normal manuver kapal dan peralatan berlabuhHal ini juga dapat mempertahankan kinerja yang baik dalam lingkungan laut yang keras dan beradaptasi dengan operasi stabil jangka panjang kapal.
Peralatan otomatisasi industri: Dalam beberapa jalur produksi otomatis, alat mesin dan peralatan lain yang membutuhkan kontrol gerakan yang tepat, motor piston aksial tetap dapat digunakan sebagai sumber daya.Melalui sistem kontrol hidrolik canggih, kontrol posisi dan kontrol kecepatan presisi tinggi dapat dicapai untuk meningkatkan kualitas pengolahan produk dan efisiensi produksi.
