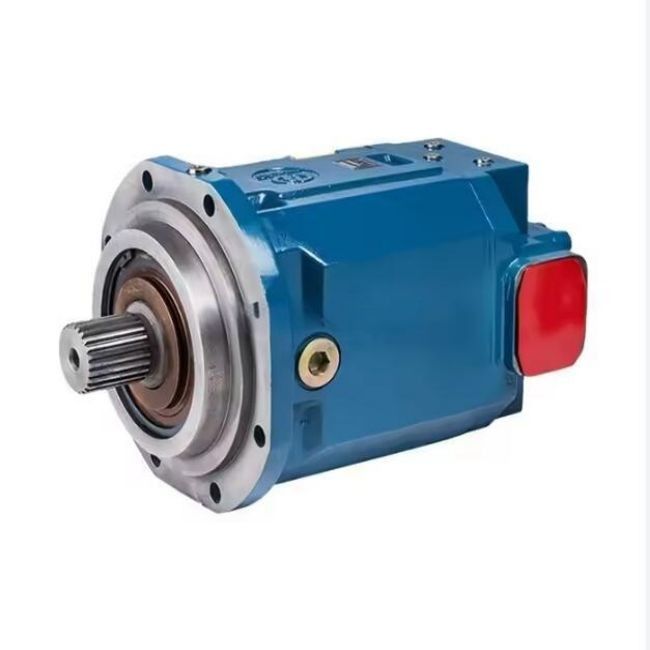

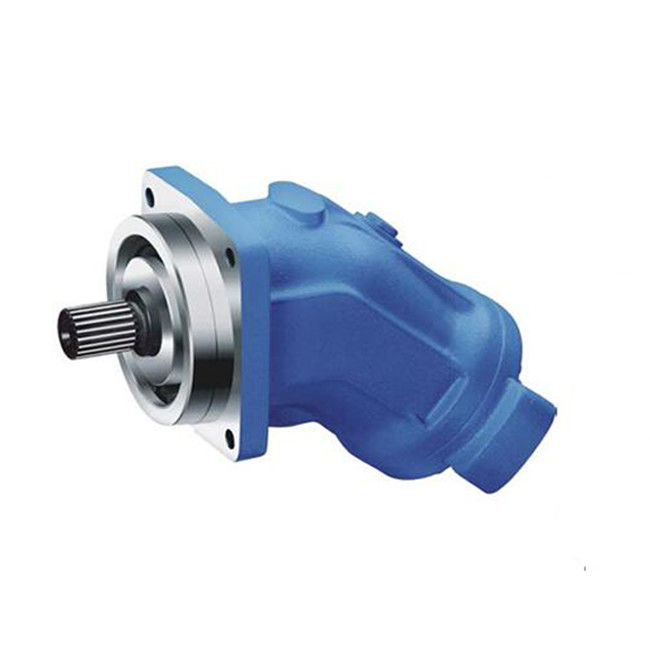

Motor Kuantitatif A2FM250/60W-VPB01 R910914475 Penggantian Pump Piston Rexroth
Deskripsi Produk
Motor stasioner piston aksial adalah jenis motor hidrolik yang prinsip operasinya didasarkan pada gerakan piston aksial.piston berputar ke arah yang sejajar dengan sumbu motorKetika cairan hidraulik memasuki ruang kerja silinder, tekanan cairan hidraulik bertindak pada piston dan mendorongnya bergerak.Gerakan bergantian piston diubah menjadi gerak putar poros output motor dengan menggunakan mekanisme seperti batang penghubung atau plat swash.
Berbagai bentuk kontrol: Untuk memenuhi berbagai persyaratan operasi, berbagai bentuk kontrol disediakan, termasuk kontrol kompensasi tekanan, kontrol penginderaan beban, kontrol tekanan dan aliran,pembatasan tenaga kudaMetode kontrol yang paling cocok dapat dipilih berdasarkan skenario aplikasi tertentu, yang lebih mengoptimalkan kinerja sistem.
Keuntungan pompa piston
Torsi output tinggi: Karena aksi simultan dari beberapa piston, motor piston aksial tetap dapat menghasilkan torsi yang lebih tinggi.Hal ini membuatnya berkinerja baik dalam skenario aplikasi yang membutuhkan daya yang lebih besar, seperti mekanisme berjalan dan mekanisme berputar dalam mesin teknik berat, dan dapat dengan mudah mengarahkan gerakan peralatan besar.
Rentang kecepatan yang luas: Kecepatan dapat disesuaikan dalam jangkauan yang luas. Dengan mengubah parameter seperti aliran dan tekanan minyak hidrolik,output kecepatan yang berbeda dari kecepatan rendah ke kecepatan tinggi dapat dicapaiDalam beberapa kesempatan di mana kontrol kecepatan yang tepat diperlukan, seperti penggerak spindle mesin alat,motor piston aksial tetap dapat memberikan kecepatan yang tepat sesuai dengan persyaratan teknologi pemrosesan.
Efisiensi tinggi: Efisiensi volumetrik dan efisiensi mekanik dari motor ini relatif tinggi.mengurangi kerugian energi yang disebabkan oleh kebocoran internalEfisiensi mekanik yang tinggi berarti bahwa lebih sedikit energi yang hilang dalam proses mengubah energi hidrolik menjadi energi mekanik, sehingga meningkatkan pemanfaatan energi dari seluruh sistem.
Parameter teknis:
| Ukuran | 5 | 10 | 12 | 16 | 23 | 28 | 32 | 107 | 125 | 160 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 |
Penghapusan
Geometri, per putaran | Vg | cm3 | 4.93 | 10.3 | 12 | 16 | 22.9 | 28.1 | 32 | 106.7 | 125 | 160.4 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 |
| Tekanan nominal | Pnom | bar | 315 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 350 | 350 | 350 | 350 | 350 |
| Tekanan maksimum | pmax | bar | 350 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 400 | 400 | 400 | 400 | 400 |
| Kecepatan maksimum | Nomor 1) | rpm | 10000 | 8000 | 8000 | 8000 | 6300 | 6300 | 6300 | 4000 | 4000 | 3600 | 3600 | 2750 | 2700 | 2240 | 2000 | 1600 | 1800 |
| nmax 2) | rpm | 11000 | 8800 | 8800 | 8800 | 6900 | 6900 | 6900 | 4400 | 4400 | 4000 | 4000 | 3000 | | | | | |
| Aliran masuk 3) | di nnom | qV | L/menit | 49 | 82 | 96 | 128 | 144 | 177 | 202 | 427 | 500 | 577 | 648 | 550 | 675 | 795 | 1000 | 1136 | 1600 |
| Torsi 4) | di Pnom | M | Nm | 24.7 | 66 | 76 | 102 | 146 | 179 | 204 | 679 | 796 | 1021 | 1146 | 1273 | 1393 | 1978 | 2785 | 3955 | 5570 |
| Ketegangan rotary | c | kNm/rad | 0.63 | 0.92 | 1.25 | 1.59 | 2.56 | 2.93 | 3.12 | 11.2 | 11.9 | 17.4 | 18.2 | 57.3 | 73.1 | 96.1 | 144 | 270 | 324 |
| Moment of inertia untuk rotary group | JTW | kg·m2 | 0.00006 | 0.0004 | 0.0004 | 0.0004 | 0.0012 | 0.0012 | 0.0012 | 0.0116 | 0.0116 | 0.022 | 0.022 | 0.0353 | 0.061 | 0.102 | 0.178 | 0.55 | 0.55 |
| Akselerasi sudut maksimum | ɑ | rad/s2 | 5000 | 5000 | 5000 | 5000 | 6500 | 6500 | 6500 | 4500 | 4500 | 3500 | 3500 | 11000 | 10000 | 8300 | 5500 | 4300 | 4500 |
| Volume kasus | V | Aku | | 0.17 | 0.17 | 0.17 | 0.2 | 0.2 | 0.2 | 0.8 | 0.8 | 1.1 | 1.1 | 2.7 | 2.5 | 3.5 | 4.2 | 8 | 8 |
| Berat (sekitar) | m | kg | 2.5 | 5.4 | 5.4 | 5.4 | 9.5 | 9.5 | 9.5 | 32 | 32 | 45 | 45 | 66 | 73 | 110 | 155 | 32 | |
Mesin rekayasa: Dalam excavator, loader, crane dan peralatan lainnya,motor piston aksial tetap digunakan untuk menggerakkan gerakan perangkat berjalan dan perangkat kerja (seperti lengan dipper dan boom excavator)Tombak tinggi dan karakteristik kecepatan yang dapat disesuaikan dapat memenuhi persyaratan kerja mesin teknik dalam kondisi kerja yang berbeda.
Peralatan kapal: Dalam sistem kemudi dan sistem windlass jangkar kapal,motor piston aksial tetap dapat memberikan daya yang dapat diandalkan untuk memastikan operasi normal manuver kapal dan peralatan berlabuhHal ini juga dapat mempertahankan kinerja yang baik dalam lingkungan laut yang keras dan beradaptasi dengan operasi stabil jangka panjang kapal.
Peralatan otomatisasi industri: Dalam beberapa jalur produksi otomatis, alat mesin dan peralatan lain yang membutuhkan kontrol gerakan yang tepat, motor piston aksial tetap dapat digunakan sebagai sumber daya.Melalui sistem kontrol hidrolik canggih, kontrol posisi dan kontrol kecepatan presisi tinggi dapat dicapai untuk meningkatkan kualitas pengolahan produk dan efisiensi produksi.
