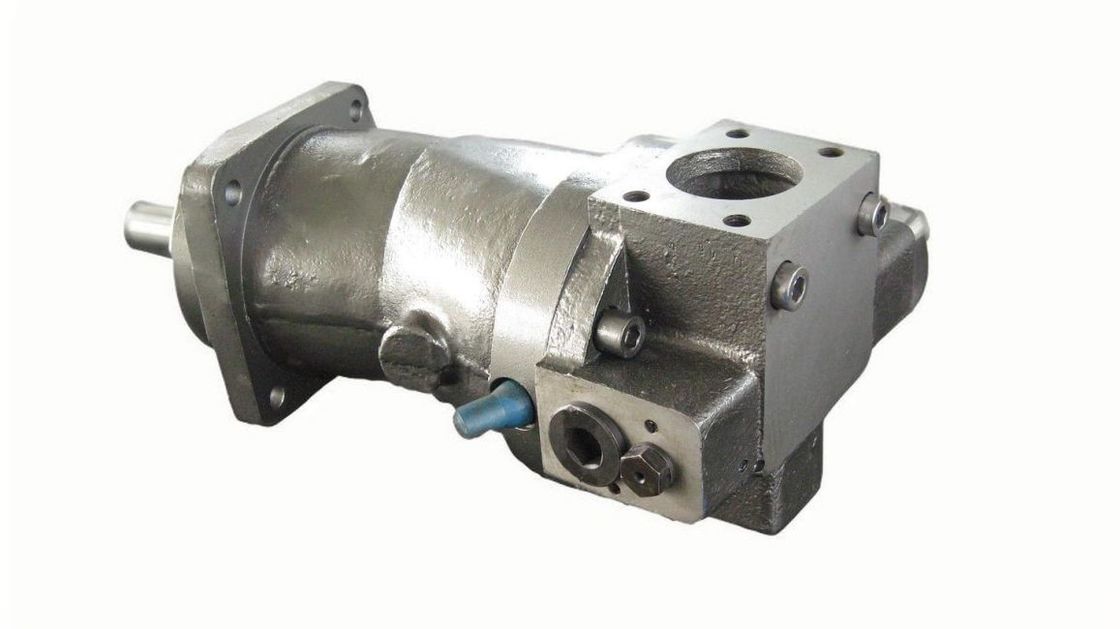

Warna kustomisasi PV Series Hydraulic Axial Piston Pump Untuk Excavator
Deskripsi Pompa Piston
Pompa piston aksial dengan pergeseran variabel seri ini, seri 20, adalah konstruksi lempeng swash dengan kemampuan aliran variabel yang cocok untuk transmisi hidrostatik dengan sirkuit tertutup.Tingkat aliran proporsional dengan pompa digerakkan pergeseran kecepatan, yang, pada gilirannya, ditentukan oleh sudut plat swash. Yang terakhir dapat disesuaikan secara tak terbatas antara pergeseran nol dan maksimum.Arah aliran disediakan dengan judul plat swash ke sisi berlawanan dari posisi perpindahan netral atau nol.
- Cocok untuk berbagai aplikasi
- Beberapa perpindahan dan pilihan yang tersedia
- 8 ukuran frame yang berbeda
- Dirancang untuk memberikan umur layanan yang panjang dan keandalan
- Motor perpindahan tetap dapat dioperasikan dalam kedua arah rotasi
- Multiple pilihan poros drive dan opsi kontrol
- Bantalan berat dan poros
- Mudah digunakan
- suku cadang juga tersedia
Tabel Parameter Pompa Piston
| Ukuran |
Dimensi |
Pompa piston seri PV |
| PV20 |
PV21 |
PV22 |
PV23 |
PV24 |
PV25 |
PV26 |
PV27 |
| Max. perpindahan |
cm3 |
33,3 |
51,6 |
69,8 |
89,0 |
118,7 |
165,8 |
227,3 |
333,7 |
| Max. aliran |
dm3min-1 |
119,5 |
159,9 |
196,1 |
230,5 |
278,9 |
348,1 |
429,59 |
557,2 |
| 4 |
6 |
4 |
1 |
4 |
8 |
8 |
| Pompa pengisian |
cm3 |
12,3 |
12,3 |
18,03 |
18,03 |
18,8 |
32,8 |
32,8 |
65,5 |
| Maks. tekanan |
MPa |
35 |
| Tekanan nominal |
MPa |
21 |
| Tekanan kontrol maksimum |
MPa |
3,5 |
| Tekanan muatan |
MPa |
0,8 - 2,0 |
| Tekanan maksimum dalam kasus |
MPa |
0,25 terus menerus 0,5 intermiten |
| Kecepatan maksimum + |
Min-1 |
3590 |
3100 |
2810 |
2590 |
2350 |
2100 |
1890 |
1670 |
| Kecepatan minimum |
Min-1 |
500 |
| Kecepatan nominal |
Min-1 |
1500 |
Kisaran viskositas kinematik cairan kerja
- mulai
- beroperasi
- optimal |
|
1000
12 - 600
25 - 35 |
| mm2s-1 |
| Jenis cairan kerja |
|
minyak mineral |
| Suhu operasi |
oC |
- 40 sampai + 50 |
| Suhu maksimum cairan kerja di tangki |
oC |
80 |
| Kemurnian cairan kerja |
μm |
10 |
| Arah rotasi poros |
|
arah jarum jam atau arah jarum jam |
| Sudut plat swash maksimum |
o |
± 18o |
| Berat badan |
kg |
45 |
55 |
63 |
78 |
124 |
164 |
212 |
270 |
Produk terkait
Untuk penggerak drum dalam pencampur beton mobileA4VTG071, A4VGT090seri.
- Pompa piston aksial variabel desain swash plate untuk hidrostatik drive dalam sirkuit tertutup
- Aliran proporsional dengan kecepatan drive dan perpindahan.
- Aliran meningkat sebagai sudut plat swash disesuaikan dari nol ke nilai maksimum.
- Arah aliran berubah dengan lancar ketika plat swash dipindahkan melalui posisi netral.
-Dua katup penghilang tekanan disediakan pada port tekanan tinggi untuk melindungi transmisi hidrostatik (pompa dan motor) dari kelebihan beban.
- Katup relief tekanan tinggi juga berfungsi sebagai katup boost.
- Pompa dorongan terintegrasi bertindak sebagai pompa pakan dan kontrol pasokan tekanan.
- Tekanan dorongan maksimum dibatasi oleh built-in boost tekanan relief katup.

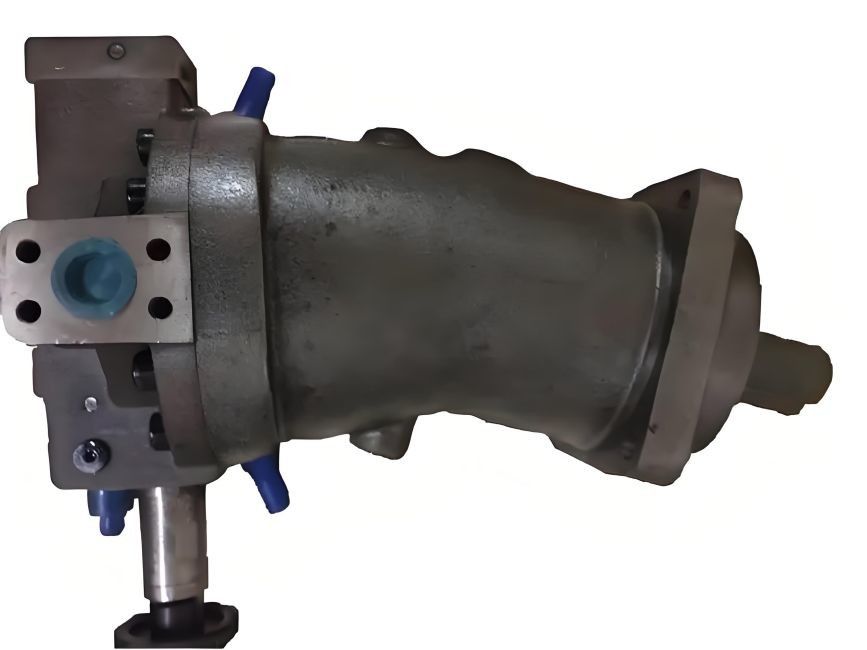

Motor A6VM variabel dengan kelompok putar piston aksial kerucut desain aksial melengkung, untuk drive hidrostatik dalam sirkuit terbuka dan tertutup
- Untuk digunakan dalam aplikasi mobile dan stasioner
- Jangkauan kontrol yang luas memungkinkan motor variabel untuk memenuhi persyaratan kecepatan tinggi dan torsi tinggi.
- Pergeseran dapat berubah secara tak terbatas dari Vg max ke Vg min = 0.
- Kecepatan output tergantung pada aliran pompa dan perpindahan motor.
- Torsi output meningkat dengan perbedaan tekanan antara sisi tekanan tinggi dan tekanan rendah dan dengan peningkatan perpindahan.
- rentang kontrol yang luas dengan transmisi hidrostatik
- Pilihan perangkat kontrol yang luas
- Penghematan biaya melalui penghapusan pergeseran gigi dan kemungkinan menggunakan pompa yang lebih kecil.

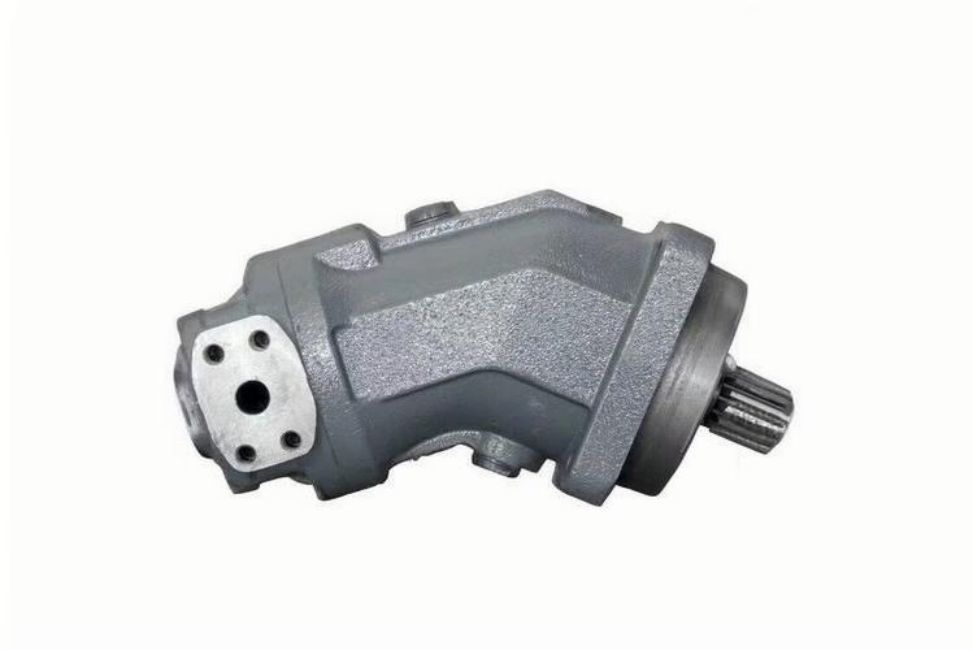

Unit piston aksial A2F dengan desain sumbu melengkung dengan perpindahan tetap, untuk digunakan sebagai pompa atau motor dalam drive hidrostatik, dalam sirkuit terbuka atau tertutup.
Jika dioperasikan sebagai pompa, aliran proporsional dengan kecepatan drive dan perpindahan.kecepatan output proporsional dengan volume yang disapu dan invers proporsional dengan perpindahan. torsi output meningkat dengan penurunan tekanan antara sisi tekanan tinggi dan rendah.
- Performance tinggi grup putar dengan daerah kontrol bola terbukti dengan keuntungan, self-centering kecepatan periferal rendah, efisiensi tinggi.
- Untuk digunakan di daerah aplikasi mobile dan stasioner
- Aliran output proporsional dengan kecepatan drive dan perpindahan
- Bantalan poros penggerak dirancang untuk memberikan umur layanan yang diharapkan di daerah operasi ini
